Mahr测高仪 Digimar 816/817 CLT : “单轴坐标机”

2025-07-29

在零件多尺寸测量领域，无论是首件测量、进料检验，还是批量零件测量，测高仪凭借其多功能性与直读测量能力，成为首选工具。特别是在直线度或垂直度测量时，测高仪可视为 “单轴三坐标” 设备。

Digimar 816/817CLT 测高仪搭载计算机触摸屏操作系统，支持电动驱动测量、误差校正、测头修正，还能轻松创建与运行批量测量程序。

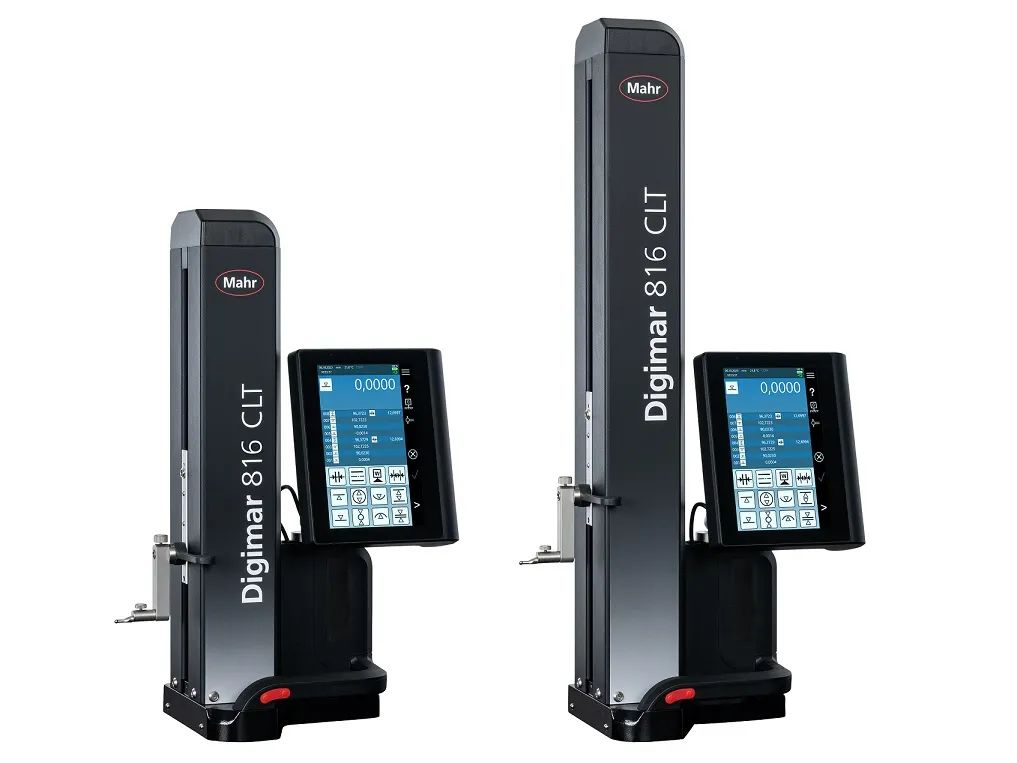

测高仪Digimar 816/817 CLT的常规尺寸在 350 mm到 1000 mm之间。通过测头翻转可以扩展测量范围，实现更大的测量范围。而测高仪使用需要参考面作为测量基准，否则测高仪本身无法进行测量。对于测高仪，通常的参考面是大理石平板，这也是确保所有测量准确的基础。

安装好测高仪后，

建立两个关键基准参数。

光栅测量系统的基准

第一个是光栅测量系统的基准。电动驱动的测高仪Digimar 816/817CLT，只需要打开设备，就会自动完成归零操作。测高仪测头将自动向下移动接触表面并将其设置为参考零位。

探针球直径的校正

另一个重要的基准是探针球直径的校正。如果测高仪仅用于向下接触的高度测量，那么测头直径不需要校准。测头的接触点将与归零位置的参考点相同。但是，如果需要测量沟槽宽度、直径或孔的中心位置，或者测头有上下测量操作，则必须校准测球的直径。

使用电动数显测高仪Digimar 816/817 CLT，只需在大触摸屏上按一下图标即可轻松实现测量。当准备进行测量时，例如相对于零点的高度，将测量滑车向上滑到零件上，然后按下向下测量图标，测头将从顶部触测工件。电动驱动器将驱动测头接触到表面，测量完成并显示。此外，最常见的测量功能均设有专用图标，例如参考的上/下高度、外径/内径、中心距、平行度，甚至锥度测量。如果测高仪具有 2D 功能，则只需触摸图标即可。

Digimar 816/817 CLT在进行测量时，所有测量过程及数据都会存储在内部，并且无需测量零件即可在存储的数据之间建立更多关系，例如中心距和其他尺寸的高度差关系。由于每个测量步骤和设置都存储在量具上--过去的测量历史也可以转换成测量程序，便于重复测量同类零件。

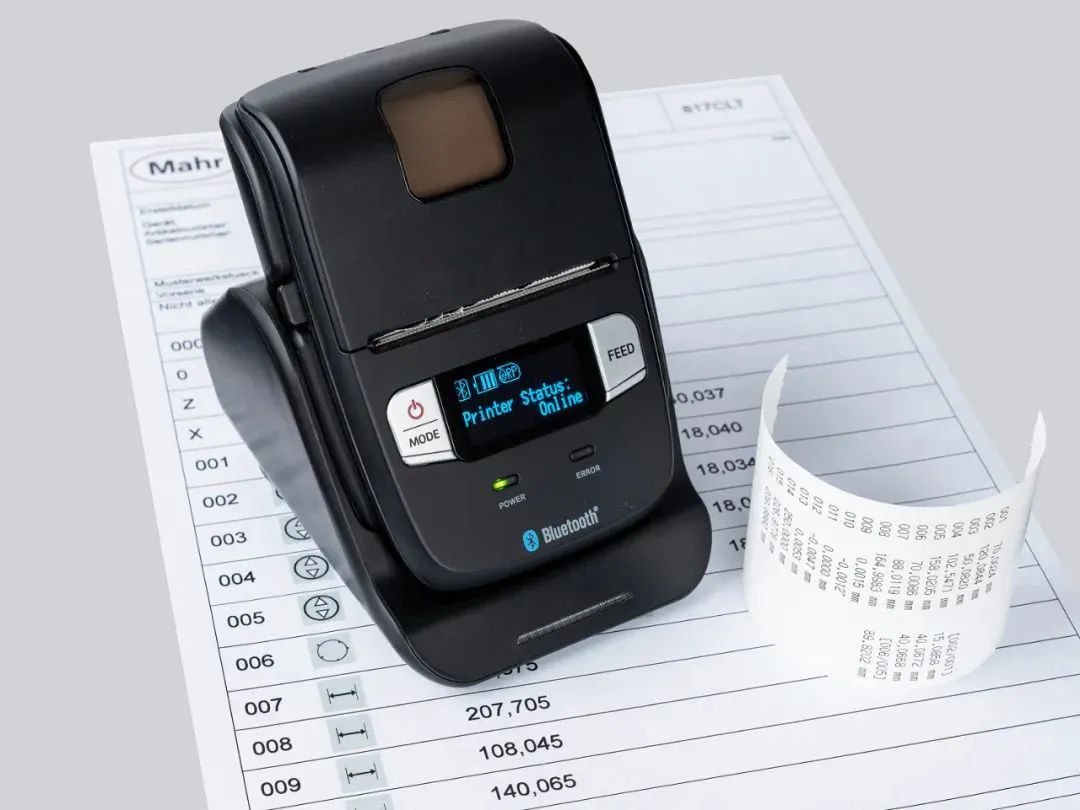

测量结果支持多种存储方式，可保存为文件、存入 U 盘、存储在预先格式化和定制的 PDF 文件中，也能通过有线或无线传输至网络云端。

作为新一代高性能测量系统，Digimar 816/817 CLT 兼具三坐标多项功能，我们也称之为“单轴 CMM”。在有良好表面参考的场景下，既能节省时间、提升效率，又能保证测量质量，性价比优势显著。
